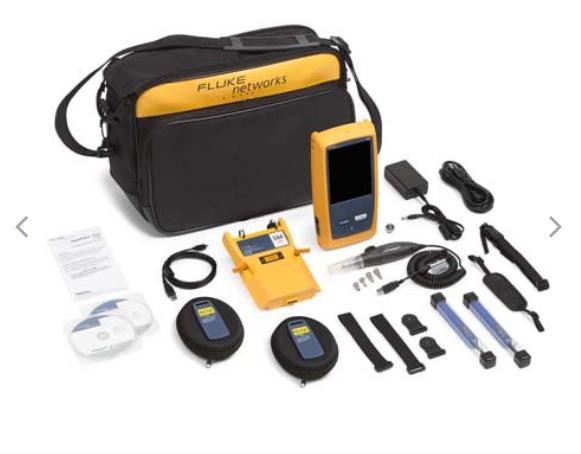

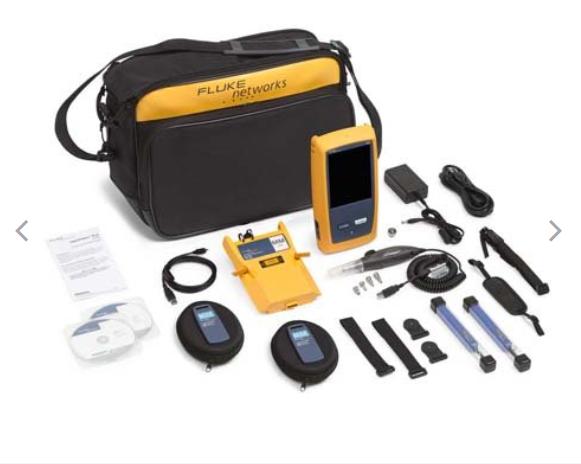

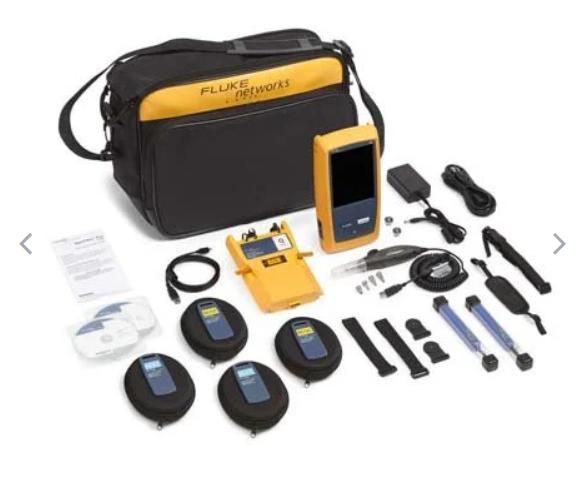

福祿克FLUKE OptiFiber? Pro OTDR 系列
產品亮點

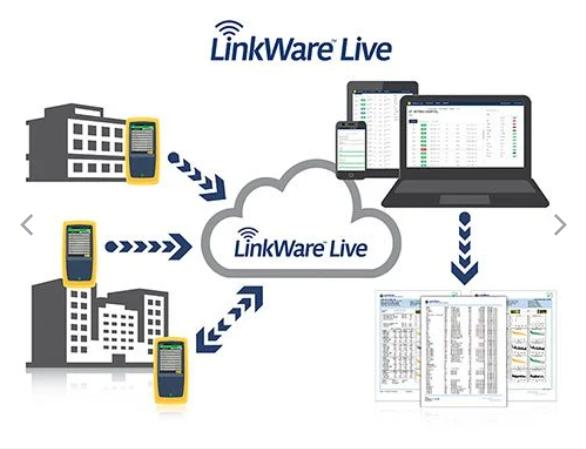

Fluke Networks 的 OptiFiber? Pro 系列 OTDR 可讓新手和專家提高效率。自動跡線分析和設置支持數據中心、PON 和外部設施等應用。高級功能包括手動專家模式、用于深入跡線分析的觸摸縮放以及用于雙向測試的 SmartLoop。支持 Versiv 銅纜和光纖損耗認證模塊。
多種波長（850、1300、1310,1490、1550 和 1625 nm）支持 LAN、數據中心、PON、FTTx 和外部設施應用。
自動設置可檢測光纖特性并設置測量參數
手動專家模式支持對自動設置進行簡單調整，便于進行詳細測試。

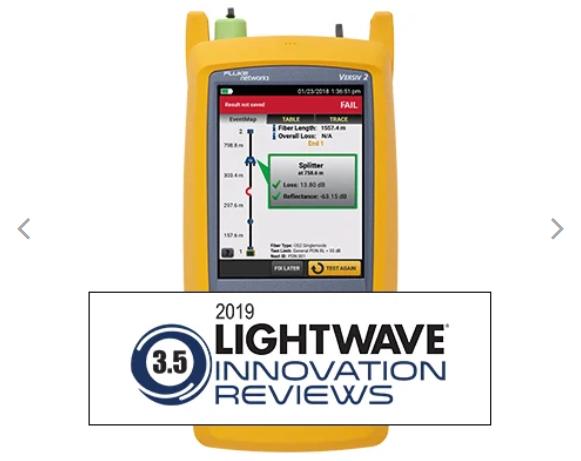

EventMap 可自動識別連接器、熔接頭、折彎和分光器等事件
基于手勢的界面可以快速、深入地進行軌跡分析查看更多 >
概述
專為企業、數據中心、外部設備和 PON 光纖而設計
隨著光纖網絡的發展，在更多地方進行測試的需求也在增加。現在以下領域都需要 OTDR：
FTTx
企業
OSP
PON
POLAN
許多專為光纖故障診斷而設計的 OTDR 是面向運營商的，包括繁瑣而復雜的功能。OptiFiber Pro OTDR 系列是一級 OTDR 設備，具有多種功能且簡單易用，同時面向企業網絡工程師以及在企業和 OSP 環境中工作的線纜安裝人員。
特性
規格
OptiFiber Pro OTDR 主要規格
波長
850 nm +/- 10 nm
1300 nm +35/-15 nm
1310 nm +/- 25 nm
1550 nm +/- 30 nm
850 nm +/- 10 nm
1300 nm +35/-15 nm
1310 nm +/- 25 nm
1550 nm +/- 30 nm
兼容光纖類型
50/125 μm
62.5/125 μm
單模
50/125 μm
62.5/125 μm
單模
事件死區 1
850 nm: 0.5 m（典型）
1300 nm: 0.7 m（典型）
1310 nm: 0.6 m（典型）
1550 nm: 0.6 m（典型）
850 nm: 0.5 m（典型）
1300 nm: 0.7 m（典型）
1310 nm: 0.6 m（典型）
1550 nm: 0.6 m（典型）
衰減死區 2
850 nm: 2.5 m（典型）
1300 nm: 4.5 m（典型）
1310 nm: 3.6 m（典型）
1550 nm: 3.7 m（典型）
850 nm: 2.5 m（典型）
1300 nm: 4.5 m（典型）
1310 nm: 3.6 m（典型）
1550 nm: 3.7 m（典型）
動態范圍3，5，6
850 nm: 一般為 28 dB
1300 nm: 一般為 30 dB
1310 nm: 一般為 32 dB
1550 nm: 一般為 30 dB
850 nm: 一般為 28 dB
1300 nm: 一般為 30 dB
1310 nm: 一般為 32 dB
1550 nm: 一般為 30 dB
最大距離范圍設置
260 km
260 km
260 km
最大距離范圍設置
40 km
130 km
MM：40 km
SM：130 km
距離測量范圍 4，5，7，8，9，10
850 nm: 9 km
1300 nm: 35 km
1310 nm: 80 km
1550 nm: 130 km
850 nm: 9 km
1300 nm: 35 km
1310 nm: 80 km
1550 nm: 130 km
反射范圍 4，5
850 nm: 一般為 -14 dB 至 -57 dB
1300 nm: 一般為 -14 dB 至 -62 dB
1310 nm: 一般為 -14 dB 至 -65 dB
1550 nm: 一般為 -14 dB 至 -65 dB
850 nm: 一般為 -14 dB 至 -57 dB
1300 nm: 一般為 -14 dB 至 -62 dB
1310 nm: 一般為 -14 dB 至 -65dB
1550 nm: 一般為 -14 dB 至 -65 dB
采樣分辨率
3 cm 至 400 cm
3 cm 至 400 cm
3 cm 至 400 cm
脈沖寬度（額定）
850 nm: 3, 5, 20, 40, 200 ns
1300 nm: 3, 5, 20, 40, 200, 1000 ns
1310/1550 nm：3, 10, 30, 100, 300, 1000, 3000, 10000, 20000 ns
850 nm: 3, 5, 20, 40, 200 ns
1300 nm: 3, 5, 20, 40, 200, 1000 ns
1310/1550 nm：3, 10, 30, 100, 300, 1000, 3000, 10000, 20000 ns
測試時間（每波長）
自動設置：5 sec (typical)
快速測試設置：一般為 2 秒
最佳分辨率設置：2 到 180 秒
FaultMap 設置：2 秒（一般），180 秒（最大）
DataCenter OTDR 設置：1 秒（一般在 850 nm），7 秒（最大）
手動設置：3，5，10，20，40，60，90，120，180 秒
自動設置：10 sec (typical)
快速測試設置：一般為 5 秒
最佳分辨率設置：5 到 180 秒
FaultMap 設置：10 秒（一般），180 秒（最大）
DataCenter OTDR 設置：20 秒（一般），40 秒（最大）
手動設置：3，5，10，20，40，60，90，120，180 秒
自動設置：
MM – 一般為 5 秒
SM – 一般為 10 秒
自動設置：
MM – 一般為 5 秒
SM – 一般為 10 秒
快速測試設置：
MM – 一般為 2 秒
SM – 一般為 5 秒
最佳分辨率設置：
MM – 2 到 180 秒 M
SM – 5 到 180 秒
FaultMap 設置：
MM - 2 秒（一般），MM - 180 秒（最大）
SM - 10 秒（一般），SM - 180 秒（最大）
DataCenter OTDR 設置：
MM – 1 秒（一般在 850 nm） MM – 7 秒（最大）
SM – 20 秒（一般） SM – 40 秒（最大）
手動設置：
-3，5，10，20，40，60，90，120，180 秒 SM - 3，5，10，20，40，60，90，120，180 秒
1. 在低于最短脈沖寬度非飽和反射峰和 1.5 dB 之下測量。反射峰多模 < -40 dB，單模 < - 50 dB。
2. 在偏離最短脈沖寬度反向散射 +/- 0.5 dB 處測量。反射峰多模 < -40 dB，單模 < - 50 dB。
3. 對于 OM1 光纖典型的反向散射系數：850: -65 dB, 1300: -72 dB.
4. OM2-OM4 光纖的典型反向散射和衰減系數：850 nm: -68 dB; 2.3 dB/km: 1300 nm: -76 dB; 0.6 dB/km.
5. OS1-OS2 光纖的典型反向散射和衰減系數：1310nm/1550nm ：-79 dB; 0.32 dB/km; 1550 nm: -82 dB; 0.19 dB/km.
6. SNR=1 方法，3 分鐘平均，最大脈沖寬度。
7. 通常在 850 = 9 km 發現端點或通常在 7 km 發現 0.1 dB 事件（事件之前最大 18 dB 衰減）。
OptiFiber Pro HDR 主要規格
波長
1310 nm +/- 25 nm
1550 nm +/- 20 nm
1310 nm +/- 25 nm
1490 nm +/- 20 nm
1550 nm +/- 20 nm
1310 nm +/- 25 nm
1550 nm +/- 20 nm
1625 nm +/- 20 nm
兼容光纖類型
單模
單模
單模
OTDR 端口連接器
可清潔 APC 套圈，帶可拆卸 SC 適配器
可清潔 APC 套圈，帶可拆卸 SC 適配器
可清潔 APC 套圈，帶可拆卸 SC 適配器
事件死區 1
0.7 m（典型）
0.7 m（典型）
0.7 m（典型）
衰減死區 2
4m（典型值）
4m（典型值）
4m（典型值）
PON 死區3
30 m（典型）
30 m（典型）
30 m（典型）
動態范圍 4，5
1310 nm: 42 dB（典型值
1550 nm: 41 dB（典型）
1310 nm: 42 dB（典型）
1490 nm: 41 dB（典型）
1550 nm: 41 dB（典型）
1310 nm: 42 dB（典型）
1550 nm: 41 dB（典型）
1625 nm: 40 dB（典型）
反射率范圍 4
-14 至 -70 dB（典型）
-14 至 -70 dB（典型）
-14 至 -70 dB（典型）
采樣分辨率
3 cm 到 2 m
3 cm 到 2 m
3 cm 到 2 m
采樣點
最多 129000
最多 129000
最多 129000
脈沖寬度（額定）
5, 10, 30, 50, 100, 300, 500, 1000, 3000, 5000, 10000, 20000 ns
5, 10, 30, 50, 100, 300, 500, 1000, 3000, 5000, 10000, 20000 ns
5, 10, 30, 50, 100, 300, 500, 1000, 3000, 5000, 10000, 20000 ns
距離不確定性
+/-(1 + 0.0005*距離 + 0.5*分辨率)
+/-(1 + 0.0005*距離 + 0.5*分辨率)
+/-(1 + 0.0005*距離 + 0.5*分辨率)
線性度
± 0.03 dB/dB
± 0.03 dB/dB
± 0.03 dB/dB
反射率不確定性
±2 dB
±2 dB
±2 dB
測試時間（每波長）
自動設置：5 seconds/wavelength (typical)
Auto PON 設置：10 秒/波長（典型）
手動設置：3、5、10、20、40、60、90、120、180 秒/波長
手動 PON 設置：3、5、10、20、40、60、90、120、180 秒/波長
快速測試設置：3 秒/波長（典型）
最佳分辨率設置：5 至 180 秒/波長
自動設置：5 seconds/wavelength (typical)
Auto PON 設置：10 秒/波長（典型）
手動設置：3、5、10、20、40、60、90、120、180 秒/波長
手動 PON 設置：3、5、10、20、40、60、90、120、180 秒/波長
快速測試設置：3 秒/波長（典型）
最佳分辨率設置：5 至 180 秒/波長
自動設置：5 seconds/wavelength (typical)
Auto PON 設置：10 秒/波長（典型）
手動設置：3、5、10、20、40、60、90、120、180 秒/波長
手動 PON 設置：3、5、10、20、40、60、90、120、180 秒/波長
快速測試設置：3 秒/波長（典型）
最佳分辨率設置：5 至 180 秒/波長
激光類別
1 類 CDRH 符合 EN 60825-2，第 3 版
1 類 CDRH 符合 EN 60825-2，第 3 版
1 類 CDRH 符合 EN 60825-2，第 3 版
校準周期
一年
一年
一年
1. 在低于最短脈沖寬度非飽和反射峰和 1.5 dB 之下測量。反射峰值 @ - 50 dB。
2. 在偏離最短脈沖寬度反向散射 +/- 0.5 dB 處測量。反射峰值? - 50 dB。
3. 在 1:16 非反射分光器后從反射散射測量于 +/- 0.5 dB 偏差，使用 50 ns 脈沖寬度和 3 cm 采樣分辨率。
4. OS1-OS2 光纖的典型反向散射系數：1310 nm: -79 dB; 1490 nm: -81 dB; 1550 nm: -82 dB; 1625 nm: -84 dB.
5. 3 分鐘平均，最寬脈沖寬度，100 km 光纖長度，SNR = 1。
其它主要技術指標
FiberInspector 探頭技術指標
放大倍率
~ 200X 帶 OptiFiber Pro 顯示
光源
藍色 LED
電源
Versiv 主機
視野 (FOV)
水平：425 μm
垂直：320 μm
最小可檢測微粒大小
0.5 μm
體積
大約 6.75 英寸 x 1.5 英寸（1175 毫米 x 35 毫米），無適配器端頭
重量
200 g
溫度范圍
工作時：32°F to 122°F (0 °C to +50 °C)
存放：-4°F 至 +158°F（-20°C 至 +70°C）
合格證
CE（使用主機時）
VFL 技術指標
開關控制
機械開關和觸摸屏幕上的按鈕
輸出功率
316 μW (-5 dBm) = 峰值功率 = 1.0 mW (0 dBm)
工作波長
650 nm 額定
譜寬 (RMS)
±3 nm
輸出模式
連續波和脈沖模式（2 Hz - 3 Hz 閃爍頻率）
接頭適配器
2.5 mm 通用
激光安全性（類別）
II 類 CDRH 符合 EN 60825-2
一般規格
重量
帶模塊和電池的主機：3 磅，5 盎司（1.28 千克）
體積
帶模塊和電池的主機：2.625 英寸 x 5.25 英寸 x 11.0 英寸（6.67 厘米 x 13.33 厘米 x27.94 厘米）
電池
鋰離子電池組，7.2 V
電池壽命
八小時自動 OTDR 運行，雙波長，無視頻探頭連接，150 m 光纖
集成 Wi-Fi
符合 IEEE 802.11 a/b/g/n 要求；雙頻（2.4 GHz 和 5 GHz）
充電時間
測試儀關
電量從 10% 充到 90% 需四小時
測試儀開
測試儀開啟時電量從 10% 充到 90% 需要六小時
環境技術指標
工作溫度*
-10oC 至 45oC
貯存溫度
-10oC 至 +60oC
操作高度
4,000 米 (13123 英尺)
3200 米（10,500 英尺）帶交流適配器
存儲高度
12,000 米
EMC
EN 61326-1
* 使用電池供電。帶 AC 適配器：0oC 至 45oC。每 15 分鐘時間段時實時掃描功能不能使用超過 5 分鐘。Maximum ambient temperature is 35oC for continuous use of the Real Time Trace function.
* 請不要將電池保存于低于 -20°C (-4°F) 或高于 50°C (122°F) 的環境下超過一個星期，以免損壞電池容量。
