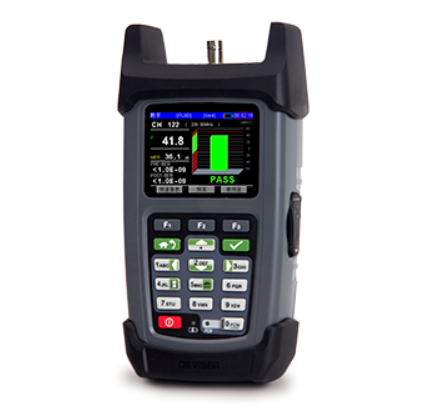

DS2000系列經濟型數字電視測試儀場強儀是一款多功能的儀器，支持數字電視和模擬電視信號測量。為配合三網融合業務的開展，對上一代產品進行了全面升級。
主要特點
? 數字電視關鍵指標分析：平均功率，MER，BER，星座圖和BER 統計；
? 模擬電視關鍵指標分析：電平、V/A、HUM 測試和載噪比；
? 自動學習頻道表，最多支持 20 個頻道表；
? 通過門限設置，在測量界面自動判斷測試結果通過 / 失敗；
? Toolbox 管理軟件幫助用戶快速配置設備；
? 升級顯示屏為彩色液晶顯示器 ；
? 配備 USB Micro B 2.0 接口，直接使用手機的 USB 充電線纜即可和 PC 連接，傳輸數據；
? 配備以太網口，支持 Ping 測試（僅 DS2000C）；
? 光功率測試功能選件；
? 可視故障定位儀功能選件；
? TDR 測試功能選件（僅 DS2000C）。
功能對比表
| 功能指標 | DS2000A | DS2000B | DS2000C | |
| 頻率范圍 | 5~870MHz | 5~870MHz | 5~1052MHz | |
| 通過/失敗判斷 | × | √ | √ | |
| 星座圖 | × | × | √ | |
| BER統計 | × | × | √ | |
| HUM | × | × | √ | |
| 載噪比 | × | × | √ | |
| 光功率計 | 選件 | 選件 | 選件 | |
| VFL | 選件 | 選件 | 選件 | |
| TDR | × | × | 選件 | |
| 網口 | × | × | √ | |
注：DS2000C的三個選件光功率計，VFL，TDR中，只能同時選兩個。
產品指標
| 頻譜分析 | ||||
| 頻率范圍 | 5MHz~870MHz(DS2000A/B)；5MHz~1052MHz(DS2000C) | |||
| 掃寬 | 掃寬12.5MHz, 25MHz, 62.5MHz, 全掃寬（DS2000A/B固定為12.5MHz） | |||
| 頻道掃描 | ||||
| 掃描頻道數量 | 最多160個頻道 | |||
| 刻度 | 1,2,5,10dB/格 | |||
| 縮放 | 1X,2X,3X,4X,5X 共5級 | |||
| 模擬電視 | ||||
| 支持標準 | PAL、NTSC和FM廣播（單頻率） | |||
| 電平指標 | 范圍-30dBmV to +60dBmV，精度±2dB，分辨率0.1dB | |||
頻率指標 | 5MHz~870MHz(DS2000B)；5MHz~1052MHz(DS2000C)，精度±50ppm，分辨率10kHz | |||
| 分辨率帶寬 | 280kHz | |||
| C/N | >50dB（僅DS2000C） | |||
| HUM 測量范圍 | 2% to 15%（僅DS2000C） | |||
| 數字電視 | ||||
| 功率電平 | 范圍+30dBμV to +120dBμV，精度±2dB，分辨率0.1dB | |||
| 頻率指標 | 46MHz~870MHz(DS2000A/B)；6MHz~1052MHz(DS2000C)，精度±50ppm，分辨率10kHz | |||
| 支持類型 | ITU-T J.83 Annex A, B & C | |||
| QAM解調 | Annex A：QAM 16/32/64/128/256 Annex B&C：QAM64/256 | |||
| 交織深度 | 128x1~128x4(J.83B)；12x17(J.83A/C) | |||
| 符號率范圍 | 4MS/sec ~ 7MS/sec | |||
| MER | 41dB，精度±2dB | |||
| BER | 1E-3 to 1E-9 | |||
| 星座圖顯示模式 | ITU-T J.83 Annex A：16，32，64，128，256 QAM ITU-T J.83 Annex B：64，256 QAM （僅DS2000C支持星座圖顯示） | |||
| 線性電壓測量 | ||||
| 范圍 | 0V 到 100V (AC/DC)，精度 ±2V | |||
| 光功率測量（選件） | ||||
| 測量精度 | ±0.23dB（±5%） | |||
| 探頭類型 | InGaAsΦ300μm | |||
| 動態范圍 | -50dBm ~ +27dBm | |||
| 線性度 | 0.07dB/10dB | |||
| 分辨率 | 0.01dBm、mW、μW、nW | |||
| 測量波長 | 850nm、980nm、1300nm、1310nm、1490nm、1550nm、1610nm | |||
| 接頭 | FC/SC/ST通用光適配器 | |||
| TDR技術指標（僅DS2000C） | ||||
| 測量范圍/精度 | 5m～1200m，精度：當前測量量程的±1％ | |||
| 其他 | ||||
| 射頻輸入 | 75Ω | |||
| USB | USB Micro B 2.0 | |||
| 以太網口 | 10/100M（僅DS2000C） | |||
| 顯示 | 2.8” 320x240 TFT LCD | |||
| AC/DC 適配器 | AC 100V to 240V 50-60Hz，DC 15V/0.9A | |||
| 電池 | 7.4V1.6Ah（DS2000B）、7.4V2.5Ah（DS2000C） | |||
| 充電/工作時間 | 5 小時/>5小時 | |||
| 環境溫度 | 工作溫度：-10 ~ +40℃/存儲溫度-20 ~ +70℃ | |||
| 尺寸（W×H×L） | 200mm × 106mm × 54mm | |||
| 重量 | 大約600 克 | |||
