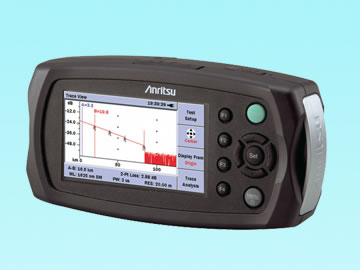

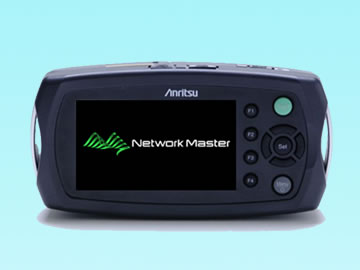

安立MT9090A迷你型光時域反射儀
產品名稱：光時域反射儀
型 號：MT9090A
生產廠家：安立（Anritsu）
產 地：日本
適用范圍：光通信工程與維護，FTTx工程與維護
產品描述：
安立的最新一代迷你型OTDR——MT9090A，將掌上操作的便利性提升到了一個新的高度，但不以犧牲其測試性能為代價。最小2cm的數據采樣、0.8m的事件盲區以及高至38dB的動態范圍，簡單易用的人性化操作，使得MT9090A能夠滿足從FTTx接入網、城域網乃至主干光網絡的各類測試需求。
產品特點：
僅比PSP游戲機大一點，一只手很容易握住
堅固密封，沒有風扇和通風口，灰塵和潮氣無法進入機器，可挑戰室外惡劣環境
高分辨率和超短盲區保證評估1×32或1×64的整個PON網絡
1625nm或1650nm適用于PON的在線監測且不需要外接濾波器
真正一鍵式故障定位，不需要艱難地設置參數即可測試，方便使用
清晰的通過/失敗結果
OTDR內含一段10米預置啞光纖，可輕松評估驗證被測光纖的前端特性
4.3英寸高分辨率彩色顯示屏，寬屏格式適合OTDR曲線的完美顯示
可使用鎳氫標準電池或5號鎳氫/堿性電池供電
OTDR接口內集成有光功率計
配有腕帶可防止儀表突然滑落
技術指標：
|
模塊型號 |
MU909015A6 |
MU909014A/A1/B/B1 |
|
采樣分辨率 |
0.02m |
0.05m |
|
采樣點 |
250,001pts |
125,001pts |
|
距離精確度 |
±(1m+測試距離×3×10-5+采樣分辨率) |
|
|
數據存儲 |
40MB內存：約1000條以上曲線，外部USB存儲器：1GB約30000條曲線 |
|
|
接口 |
USB1.1 Type A/B |
|
|
顯示器 |
4.3英寸TFT-LCD（480×272） |
|
|
電池 |
NiMH標準電池，NiMH或堿性AA電池，標準電池可連續使用8小時 |
|
|
工作溫度 |
-10℃~+50℃ |
-5℃~+40℃ |
|
貯存溫度 |
-30℃~+70℃ |
-20℃~+60℃ |
|
濕度 |
0~95％非冷凝 |
0~80％非冷凝 |
|
尺寸/重量 |
190×96×48mm / 700g |
|
MT9090A OTDR模塊技術指標：
|
型 號 |
波 長 |
動態范圍 |
事件盲區 |
衰減盲區 |
其它功能 |
|
MU909014A-053 |
1625nm |
32.5dB |
1m |
5m |
— |
|
MU909014A1-053 |
VLD |
||||
|
MU909014A-054 |
1650nm |
— |
|||
|
MU909014A1-054 |
VLD |
||||
|
MU909015A6-053 |
1625nm |
35dB |
0.8m |
4.5m |
PM, LS, |
|
MU909015A6-054 |
1650nm |
||||
|
MU909014B-056 |
1310/1550nm |
32.5/31dB |
1m |
5m |
PM |
|
MU909014B1-056 |
PM, VLD |
||||
|
MU909015B-056 |
37/36dB |
PM |
|||
|
MU909015B1-056 |
PM, VLD |
||||
|
MU909014C-057 |
1310/1550/1625nm |
32.5/31/32.5dB |
0.8m |
4/4.5/4.5m |
PM |
|
MU909014C-058 |
1310/1550/1650nm |
||||
|
MU909015C-057 |
1310/1550/1625nm |
38/37/35dB |
|||
|
MU909015C-058 |
1310/1550/1650nm |
||||
|
MU909014C6-057 |
1310/1550/1625nm |
32.5/31/32.5dB |
PM, LS, |
||
|
MU909014C6-058 |
1310/1550/1650nm |
||||
|
MU909015C6-057 |
1310/1550/1625nm |
38/37/35dB |
|||
|
MU909015C6-058 |
1310/1550/1650nm |
* 注：
PM：光功率計
LS：穩定光源
VLD：紅光源
LTS：損耗測試儀
PON-PM：PON光功率計
配置信息：
|
附件 |
主機、電池、AC適配器/充電器、快速操作指南、用戶手冊、攜帶包、背帶 |
